Aluminium extrusioner har revolutionerat världen av konstruktion och tillverkning, vilket erbjuder en mångsidig och kostnad - Effektiv lösning för att skapa robusta ramverk och strukturer. Oavsett om du arbetar med ett DIY -projekt eller en stor - skala industriell applikation, är det viktigt att förstå hur man ansluter aluminium extruser för att uppnå optimala resultat.
Vanliga metoder för att ansluta aluminiumeksträngningar
1. t - spelautomater och bultar

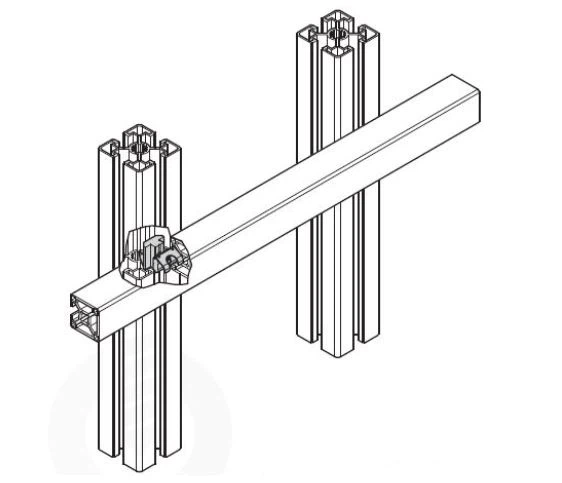

En av de mest populära och mångsidiga metoderna för att ansluta aluminium extrusioner är att använda t - slotmuttrar och bultar. Denna metod drar nytta av de t - formade kanaler som går längs längden på många extruderingsprofiler.
För att ansluta två extrusioner med denna metod:
1. Skjut A T - Slotmutter i kanalen för varje extrudering du vill gå med.
2. Justera extrusionerna efter önskemål.
3. Sätt i en bult genom en extrudering och i t - slotmuttern hos den andra.
4. Dra åt bulten för att säkra anslutningen.
Denna metod möjliggör enkel justering och demontering, vilket gör den idealisk för prototyper eller strukturer som kan behöva modifieras i framtiden.
2. Hörnfästen
Hörnkonsoler är utmärkta för att skapa 90-graders anslutningar mellan extrusioner. De är särskilt användbara för byggnadsramstrukturer och kapslingar.
För att använda hörnfästen:
1. Välj en konsol som matchar storleken på dina extruser.
2. Justera konsolen med ändarna på de extrusioner du vill gå med.
3. Säkra konsolen till varje extrudering med skruvar eller bultar.
4. För extra stabilitet kan du överväga att använda flera konsoler i varje hörn.
Hörnfästen finns i olika stilar, inklusive interna och externa alternativ, så att du kan välja den bästa passformen för din specifika applikation.
3. Boltanslutningar
För leder som kräver maximal styrka är bultanslutningar ett utmärkt val. Denna metod involverar borrning av ett hål genom en extrudering och in i slutet av en annan och sedan använder en specialiserad bult för att gå med dem.
För att använda en bultkontakt:
1. Borra ett hål genom sidan av en extrudering och i slutet av den andra.
2. Sätt i en fatmutter i slutet av den andra extrudering.
3. Passera en bult genom det borrade hålet och in i fatmuttern.
4. Dra åt bulten för att säkra anslutningen.
Denna metod skapar en mycket stark led men kräver mer förberedelse och är mindre lätt justerbar än vissa andra metoder.
4. Gussetplattor
Gussetplattor är triangulära metallstycken som kan användas för att förstärka förbindelserna mellan extrusioner, särskilt vid hörn eller t - fogar.
För att använda gussetplattor:
1. Placera gussetplattan vid korsningen av extrusionerna.
2. Säkra plattan till varje extrudering med bultar eller skruvar.
3. För extra styrka, använd gussetplattor på båda sidor av fogen.
Gussetplattor stärker inte bara anslutningen utan ger också en ren, professionell look till din struktur.
5. Slut - till - slutförening
När du behöver förlänga längden på en extrudering eller skapa en sömlös fog, slut - till - Slutförfogningsmetoder kommer in i spelet.
Common End - till - Sluttekniker inkluderar:
- Använda interna sammanfogningsplattor som glider in i T - slots av båda extruseringar
- Använda specialiserade slutkontakter som passar tätt i profilerna
- Använd rumpa ledskontakter för en spolning
Var och en av dessa metoder har sina fördelar, beroende på lastkraven och estetiska överväganden av ditt projekt.
6. Snap - fit -anslutningar
För snabb montering och demontering kan SNAP - Fit -anslutningar vara oerhört användbara. Dessa anslutningar förlitar sig på den inneboende flexibiliteten hos aluminium och specialdesignade profilformer.
För att skapa en Snap - Fit -anslutning:
1. Välj extrusioner med kompatibel Snap - Fit -profiler.
2. Justera extrusionerna så att Snap - passar funktioner i linje.
3. Använd tryck för att driva profilerna tills de klickar på plats.
Även om det inte är lika starkt som vissa andra metoder, är SNAP - Fit -anslutningar perfekta för tillfälliga strukturer eller applikationer där ofta rekonfiguration är nödvändig.
